5 Hadveli Çatı Paneli

ÜRÜN TANIMI

Beş hadveli yanal binili sandviç panelidir. %10 eğimle çatı kaplaması yapılabilmektedir. En büyük avantajı yanal binili panel birleşimi sayesinde hızlı montaj yapılmasıdır. Hadveli formuyla geniş açıklıkların güvenle geçilmesini sağlamaktadır.

ÜRETİM YERİ: Tarsus

UYGULAMA ALANLARI: Sanayi yapıları, Askeri yapılar, Sosyal yapılar, Zirai yapılar, Spor tesisleri, Şantiye Binaları, Silolar, Hipermarketler, Alışveriş merkezleri, Hal binaları gibi taşıyıcı sistemi çelik veya prefabrike beton olan yapılarda kullanılır.

PERFORMANS DEĞERLENDİRMESİ

En iyi ısı yalıtım değerlerine sahiptir. Hızlı ve sorunsuz montajı hem zamandan hem de işçilikte tasarruf sağlar. Poliüretan bünyesinde su tutmaz, bakteri ve haşerat barındırmaz. Poliüretanın şişirilmesinde n-Pentane gazı kullanılması sayesinde doğaya hiç bir zarar verilmez. Renkli yüzeyi sayesinde sıva, boya gibi ilave kaplamalara gerek duyulmaz. RAL kataloğundan renk seçimi yapılabilir. Kullanılacağı yere uygun yüzey boyası (Polyester, PvdF, Plastisol, PVC) seçenekleri vardır. Çatı kaplaması olarak minimum % 10 eğimle kullanılabilmektedir.

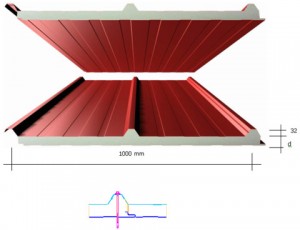

ÖLÇÜLER: h: 40-50-60-80-100 mm FAYDALI ENİ: 1000 mm MİNİMUM BOY: 3 MT MAKSİMUM BOY: Nakliye koşullarına bağlı.

Yük Taşıma Tabloları BGS				BGS				Çok Açıklık
Üst Metal Kalınlığı (mm)	Alt Metal Kalınlığı (mm)	PUR (mm)	150 cm	175 cm	200 cm	225 cm	250 cm	275 cm	300 cm	325 cm	350 cm
0,5	0,4	40	494	396	322	260	220	181	155	132	113
0,5	0,4	50	683	546	442	363	304	251	214	182	155
0,5	0,4	60	874	697	566	458	391	321	272	227	197
0,5	0,4	80	1135	906	735	600	504	419	356	300	260
0,5	0,4	100	1248	996	809	660	555	461	391	330	286
Alüminyum				Alüminyum				Çok Açıklık
Üst Metal Kalınlığı (mm)	Alt Metal Kalınlığı (mm)	PUR (mm)	150 cm	175 cm	200 cm	225 cm	250 cm	275 cm	300 cm	325 cm	350 cm
0,5	0,4	40	392	293	227	176	141	116	92	77	64
0,5	0,4	50	519	343	297	232	189	153	125	102	85
0,5	0,4	60	643	417	363	284	235	183	151	126	104
0,5	0,4	80	828	544	472	372	301	244	201	163	137
0,5	0,4	100	910	598	519	409	331	268	222	179	150
0,7	0,5	40	574	428	330	256	206	164	134	111	94
0,7	0,5	50	752	560	431	335	267	214	175	146	123
0,7	0,5	60	939	703	533	417	332	276	216	181	153
0,7	0,5	80	1197	892	688	535	428	343	279	232	196
0,7	0,5	100	1316	982	757	589	471	377	307	255	215
